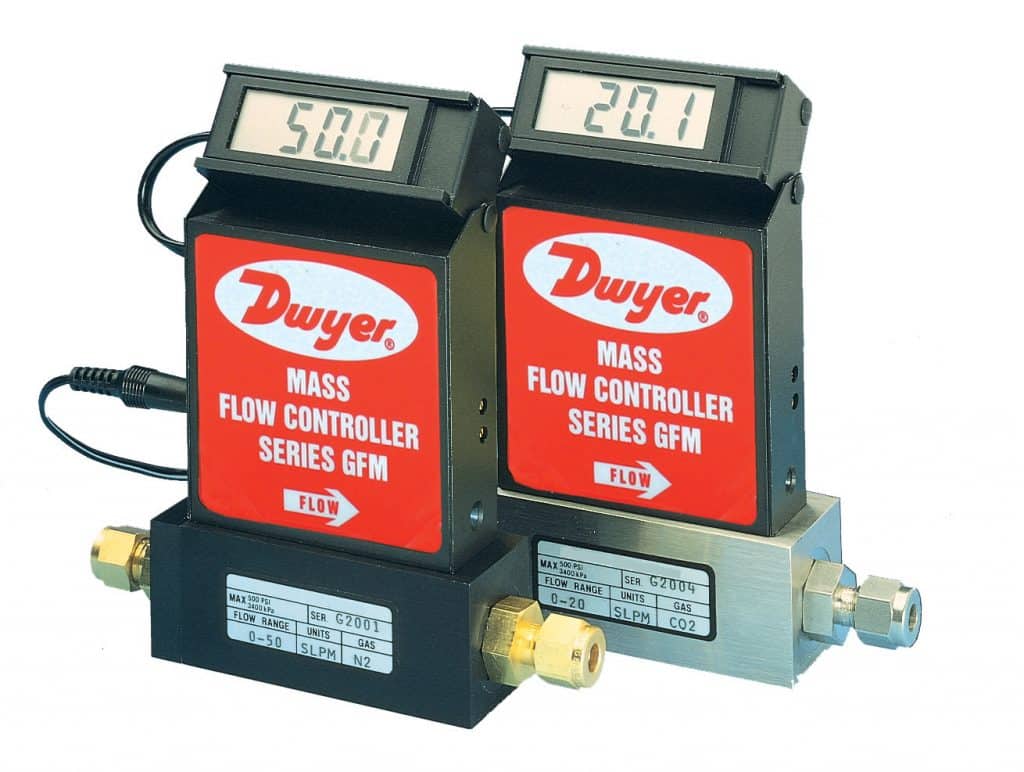

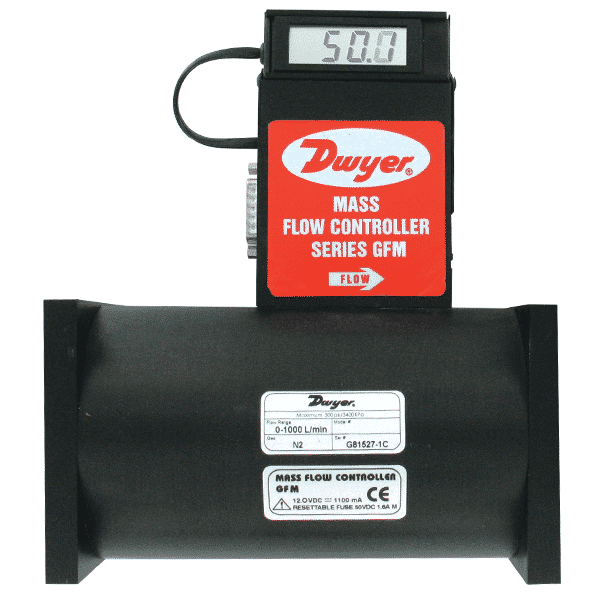

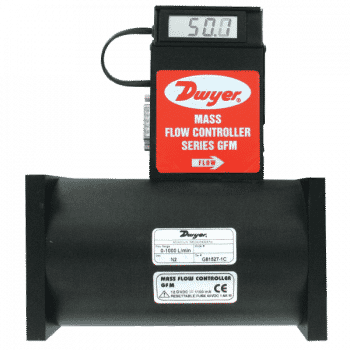

Bộ đo lưu lượng khí: Series GFM DWYER

Thông số kỹ thuật

Chất khí	Clean gases compatible with wetted parts.
Vật liệu:	GFM-1XXX: anodized aluminum, brass, 316 SS and fluoroelastomer o-rings; GFM-2XXX: 316 SS and fluoroelastomer o-rings.
Độ chính xác:	±1% FS including linearity over 59 to 77°F (5 to 25°C) and 5 to 60 psia (0.34 to 4 bar); Series X143, X144, X145, ±1.5% FS.
Tính nhất quán:	±0.25% of full scale.
Thời gian đáp ứng:	2 seconds to within ±2% of actual flow.
Xuất tín hiệu:	Linear 0-5 VDC and 4-20 mA.
Kích thước hạt tối đa:	5 microns.
Giới hạn nhiệt độ:	32 to 122°F (0 to 50°C).
Nguồn cấp:	12-26 VDC.
Đầu kết nối ống dẫn khí:	1/4" compression fitting for flow rates ≤50 L/m; 3/8" for 100 and 200 L/m; 1/2" for 500 L/min; 3/4" for 1000 L/min.
Giới hạn áp suất:	1000 psig (68.9 bar); Series GFM-X143, X144, X145, 500 psig (34.5 bar).
Rò rỉ:	1 x 10-9 sccs of Helium.
Màn hình:	90° tiltable, 3-1/2 digit.
Hợp chuẩn:	CE.

Tính năng

Series GFM là cảm biến lưu lượng khí, kết hợp giữa ống cảm biến thẳng và bộ giới hạn lưu lượng cho độ chính xác và tính nhất quan cao. Tốc độ dòng chảy hầu như không chịu ảnh hưởng do thay đổi nhiệt độ và áp suất. Lưu lượng thực được hiển thị theo đơn vị kỹ thuật trên màn hình LCD chữ số 3-1/2,  xoay được 90o. Cảm biến có thể làm việc chung với Series GFT Flow Totalizer khi cần đo tổng lưu lượng khí. Series GFM còn bao gồm chứng chỉ NIST có thể truy xuất. Chú ý: Những cảm biến này yêu cầu dây cáp, xem GFM-CBL4 hoặc GFM-CBL5, tuỳ vào nhu cầu.
