Cảm biến lưu lượng: Series SFI-800 DWYER

Chi phí thấp, Tín hiệu ra về tốc độ dòng chảy và tổng lưu lượng, Thiết kế theo UV Stabilized Polycarbonate

Ứng dụng

Hệ thống làm mát, bôi trơn
Hệ thống HVAC
Đo lường hóa học mạnh mẽ
Hệ thống phân chia

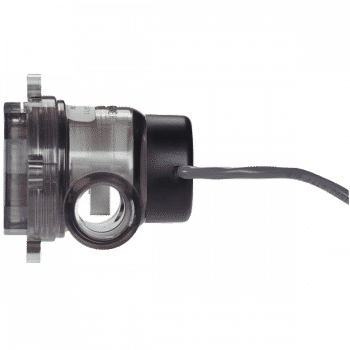

Bộ SERIES SFI-800 Sight Flow Indicators và Transmitters là thiết bị báo chỉ số lưu lượng kiểu rotor bền bĩ, chi phí thấp với tùy chọn tích hợp ngõ ra từ trường Hall Effect để kết hợp xác nhận trực quan của lưu lượng với các thiết bị giám sát từ xa.

Chi tiết Lên đầu

Thông số kỹ thuật

Chất lỏng:	Compatible fluids.
Vật liệu:	Body: SFI-800: Polysulfone; SFI-801: UV stabilized polycarbonate; Window: SFI-800: Polysulfone; SFI-801: UV stabilized polycarbonate; Rotor: SFI-800: White polysulfone; SFI-801: Red UV stabilized PBT; Rotor Pin: 316 SS; Thrust washers: 300 Series SS; O-Ring: SFI-800: Fluoroelastomer (NSF Grade); SFI-801: Buna-N.
Giới hạn nhiệt độ:	SFI-800: -20 to 212°F (-29 to 100°C); SFI-801: -20 to 130°F (-29 to 55°C).
Giới hạn áp suất:	SFI-800: 150 psi (10.34 bar); SFI-801: 125 psi (8.62 bar).
Độ nhớt tối đa:	200 SSU.
Khối lượng:	SFI-800: 3.35 oz (95 g); SFI-800-A-711: 5.0 oz (142 g).
Hợp chuẩn:	CE.
ELECTRICAL SPECIFICATIONS (for A-711 Option Only):
Giới hạn nhiệt độ:	-20 to 212°F (-29 to 100°C).
Cấp nguồn:	8 to 28 VDC.
Xuất tín hiệu:	White lead: 5 VDC. Green lead: 8 to 28 VDC equal to supply voltage. Pulsed output with frequency rate proportional to flow rate.
Độ chính xác:	±5% FS.
Dãy xuất tần số:	0 to 100 Hz.A
Đấu điện:	Black lead: Ground; White lead: 5 VDC out pulse; Green lead: 8 to 28 VDC out pulse; Red lead: 8 to 28 VDC supply.

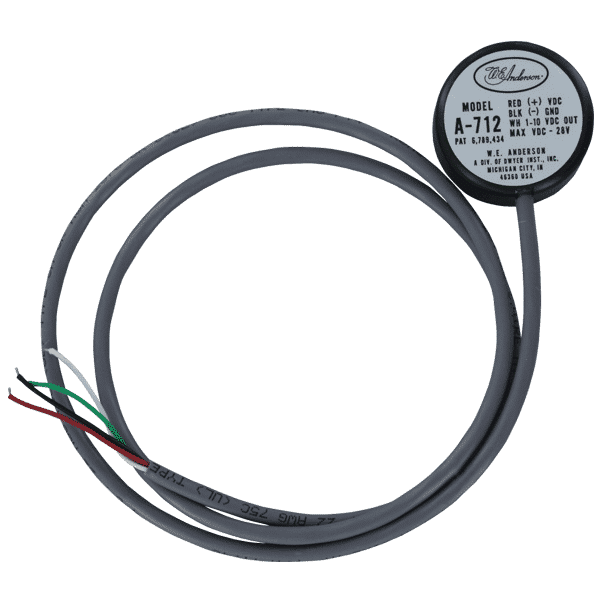

ELECTRICAL SPECIFICATIONS (for A-712 Option Only):
Giới hạn nhiệt độ:	-20 to 212°F (-29 to 100°C).
Cấp nguồn:	15 to 28 VDC.
Xuất tín hiệu:	White lead: 1 to 10 VDC.
Độ chính xác:	±5% of FS.
Đấu điện:	Black lead: Ground; Red lead: 15 to 28 VDC input; White lead: 1 to 10 VDC output.
ELECTRICAL SPECIFICATIONS (for A-713 Option Only):
Giới hạn nhiệt độ:	-20 to 212°F (-29 to 100°C).
Cấp nguồn:	8 to 28 VDC.
Xuất tín hiệu:	White lead: Normally open switch; Green lead: Normally closed switch. Both open collector, 100 mA max, 28 VDC max.
Đấu điện:	Black lead: Ground; White lead: Normally open; Green lead: Normally closed; Red lead: 8 to 28 VDC.
Hợp chuẩn:	CE.

Tính năng

Cấu tạo từ nhựa trong suốt cho phép góc nhìn 360o xung quanh rotor để dễ dàng xác nhận có dòng chảy
Model SFI-800 được cấu tạo từ Polusulfone sự tương thích hóa học cao, nhiệt độ và áp suất cao, và toàn bộ các vật liệu đạt tiêu chuẩn FDA/NSF cho các ứng dụng nước uống

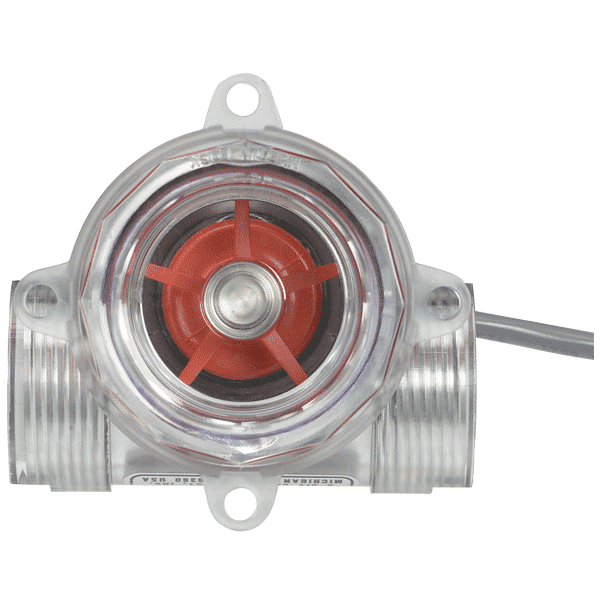

Model SFI-801 được cấu tạo từ Polycarbonate chống UV sẽ là thiết bị lý tưởng cho các ứng dụng ngoài trời và có rotor màu đỏ tươi dễ nhìn
Toàn bộ ba bộ ngõ ra có thể được cài đặt hoặc thay thế trên công trường mà không cần công cụ và cũng không cần phải tháo thân thiết bị khỏi đường ống
Các thiết bị có thể chống chịu thời tiết khắc nghiệt cho việc sử dụng ở các khu vực ngoài trời hay tẩy uế
A-713 có một nút setpoint thân thiện với người dùng được cài đặt ở lưu lượng mong muốn với đèn LED đỏ hiển thị trạng thái công tắc
