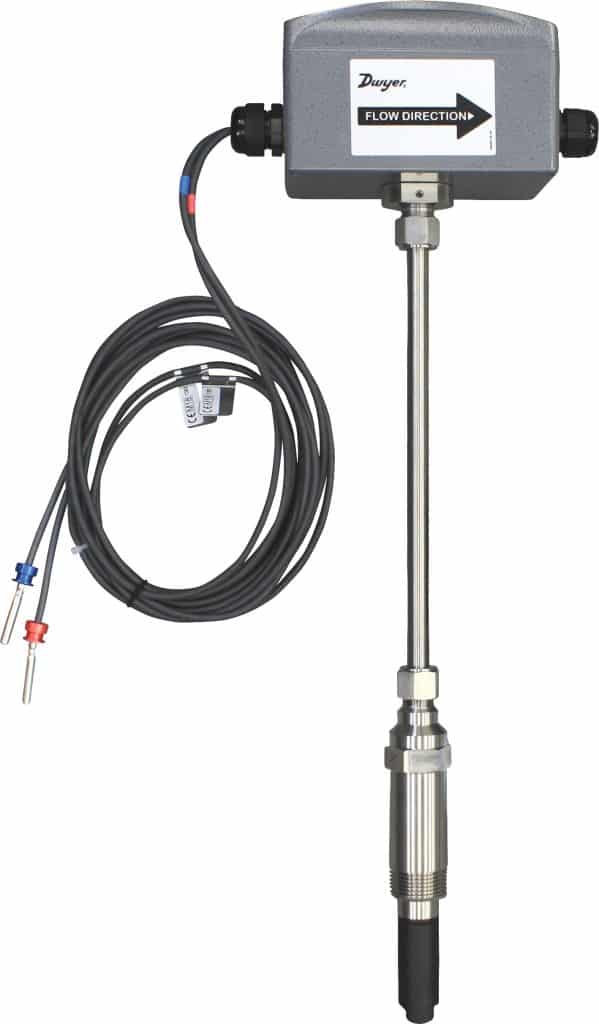

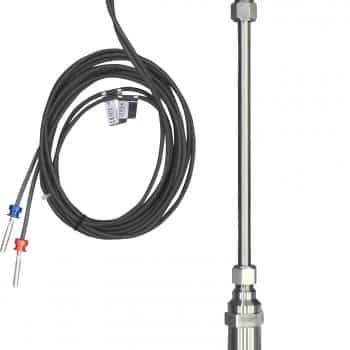

Bộ đo BTU: Series IEFB DWYER

Tùy chỉnh theo ống dẫn , kết nối BACnet/Modbus

Ứng dụng

Hiển thị hiệu suất làm việc của hệ thống chiller
Hiệu suất lò hơi công nghiệp
Hiển thị tiết kiệm điện năng tiêu thụ
Tối ưu hóa hiệu suất năng lượng nhiệt
Đo nhiệt năng khu thương mại hoặc khu dân cư
Giám sát hệ thổng sưởi và làm lạnh

IEFB Catalog IEFB IOM

+(84) 839 606 568

Thiết bị đo nhiệt độ chất lỏng và vận tốc dòng chảy có độ chính xác cao và tùy chỉnh kích thước và chất liệu ống dẫn

Chi tiết Lên đầu

Thông số kỹ thuật

Đối tượng đo

Chất lỏng sạch hoặc bẩn không dính , không dẫn điện.

Dải đo

0 đến 20 ft/s (0 đến 6 m/s).

Chất liệu

Thân và khớp: 316 SS; Điện cực: thép không gỉ 316; Nắp : Polymer/polystyrene; Vòng O-ring: Silicone; Đầu đo nhiệt : thép không gỉ 304

Độ chính xác

High Accuracy Units: Class 2 for 2 to 20 ft/s (0.6 to 6 m/s)**; Standard Accuracy Units: Class 3 for 6.5 to 20 ft/s (2 to 6 m/s)**

Sai số dòng chảy

Mẫu có độ chính xác cao: ±0.5% sai số, ±1% sai số từ 2-20 ft/s (0.6-6 m/s) ±0.02 ft/s (±0.006 m/s) tại < 2 ft/s (0.6 m/s); Mẫu cơ bản: ±1% sai số

Sai số nhiệt độ

Môi trường xung quanh: -20 - 160°F (-29 - 71°C); LCD : 4 - 158°F (-20 - 70°C);

Vận hành : 15 - 250°F (-9 - 121°C);

Bảo quản: -40 - 185°F (-40 - 85°C).

Kết nối đầu đo

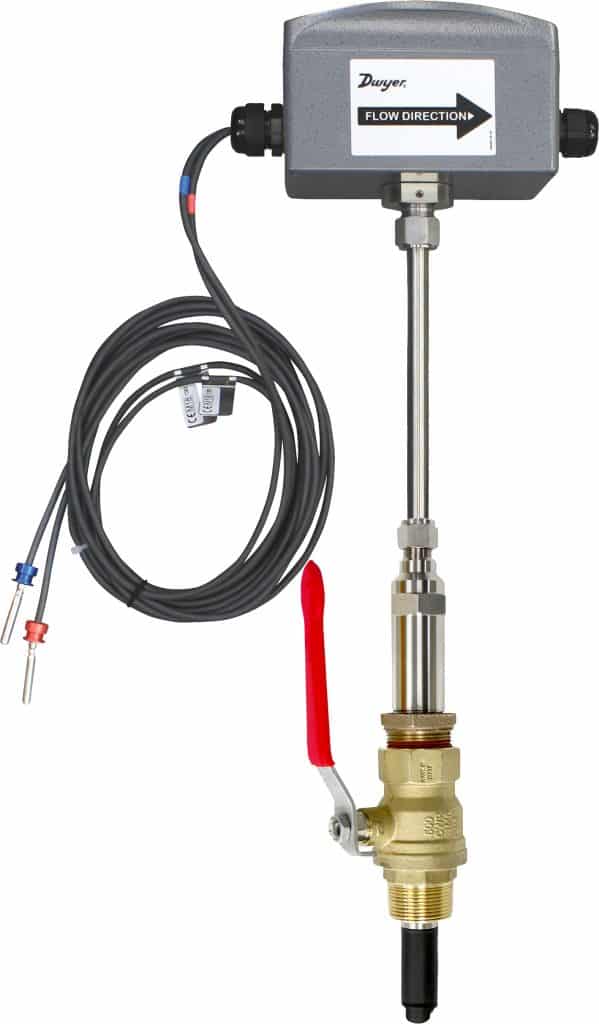

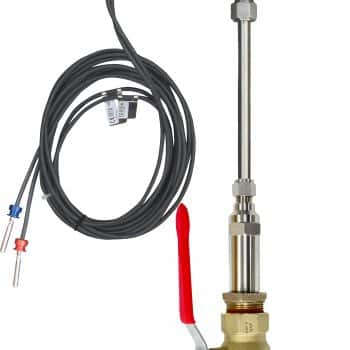

Dòng chảy: 1˝ NPT hoặc BSPT ; Nhiệt độ: (2) 1/2˝ NPT hoặc BSPT thanh nhiệt trở ( cùng với dụng cụ kết nối với van bi )

Giới hạn áp suất

400 psi (27.6 bar) @ 100°F (37.8°C)

Độ giảm áp

< 0.1 psi tại 12 ft/s trong 4˝ (<0.01 bar tại 3.7 m/s trong 100 mm) và ống dẫn lớn hơn.

Tín hiệu đầu ra

(1) Analog: 4-20 mA, 0-5 V, 0-10 V hoặc 2-10 V (điều chỉnh bằng màn hình); (1) Xung/tần số: 0-15 V đỉnh xung, 0 - 500 Hz hoặc tùy chỉnh xung (điều chỉnh bằng màn hình)

(2) Báo hiệu: Ống dẫn cạn hoặc dòng chảy đạt mức tối đa/tối thiểu và báo hiệu dòng chảy ngược chiều .

Điện áp nguồn

12-42 VDC, .25 A @ 24 VDC; 12-36 VAC

Kết nối điện áp

Nối dây trực tiếp vào domino, (2) lựa chọn theo mẫu 1/2˝ kết nối ống dẫn NPT cái, (2) ốc PG 16 hoặc ốc (2) PG 16 với dây cáp 9 lõi 10 ft (3 m) 22 AWG , cáp có thể dài đến 200 ft (61 m) tùy chọn.

Màn hình hiển thị (tùy chọn)

Màn hình LCD 2 x 2˝ (50 x 50 mm) có đèn nền

Chất liệu bọc bảo vệ

Nhôm sơn tĩnh điện

Bảo vệ

NEMA 6P (IP68) (loại không màn hình); NEMA 4X (IP66) (loại có màn hình)

Đạt chuẩn

BTL

Tính năng

Linh hoạt, có thể tùy chỉnh theo ống dẫn và nhiều thông số khác bằng màn hình LCD A-IEF-DSP (không theo cảm biến) , những thông số điều chỉnh được bao gồm : kích thước , chất liệu ống dẩn , loại chất lỏng , tín hiệu đầu ra , xung và tần số , báo hiệu , giao tiếp .
