Hãng Dwyer cung cấp nhiều kiểu ống Pitot, là một dạng cảm biến thông dụng dùng để theo dõi vận tốc gió và lưu lượng không khí trong HVAC.

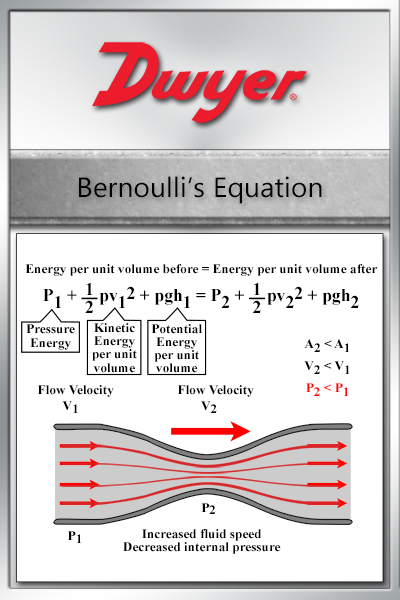

Ống Pitot hoạt động dựa trên phương trình Bernoulli, theo phát biểu rằng sự gia tăng tốc độ dòng lưu chất xảy ra đồng thời với sự gia tăng của áp suất động và sự suy giảm của áp suất tĩnh. Ống Pitot cảm nhận áp suất động của dòng lưu chất tại một điểm cụ thể và được phát minh bởi kỹ sư người Pháp Henri Pitot vào đầu thế kỷ 18.
Một ống Pitot bao gồm hai ống trong một đầu cảm biến để cảm nhận cả áp suất tổng và áp suất tĩnh. Tác động của dòng chảy lên một ống cắm trực tiếp vào dòng lưu chất cảm nhận áp suất tổng trong đường ống gió và ống nước. Một ống còn lại vuông góc với dòng chảy để cảm nhận áp suất tĩnh. Khoảng trống giữa bên trong và bên ngoài ống cho phép truyền tải tín hiệu áp suất cảm nhận được đến đầu nối lấy áp suất ở đầu bên kia ống Pitot.

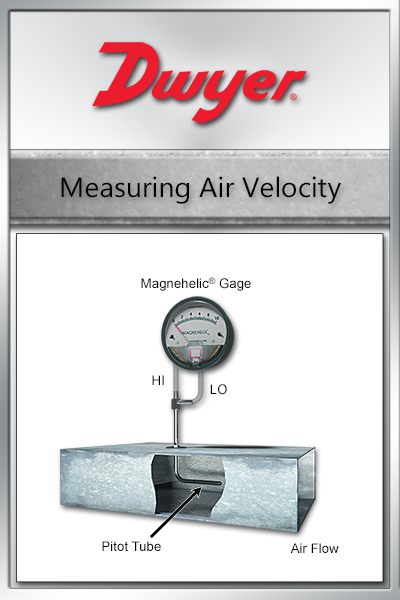

Đầu nối lấy áp suất của ống Pitot được nối với thiết bị đo chênh áp, như áp kế hay đồng hồ Magnehelic. Giá trị áp suất được thể hiện bởi thiết bị là vận tốc hay áp suất động, là sự khác biệt giữa áp suất tổng (cổng áp suất cao) và áp suất tĩnh (cổng áp suất thấp).
Vận tốc dòng lưu chất tỷ lệ thuận trực tiếp với áp suất vận tốc và có thể tính được bằng công thức dành cho khí, với V là vận tốc, d là khối lượng riêng, và hv là áp suất vận tốc từ thiết bị đo . Từ vận tốc ta dễ dàng tính được lưu lượng Q bằng với vận tốc nhân cho tiết diện mặt cắt của ống gió hay ống nước.
Dwyer cũng có máy tính Vận Tốc Gió và Lưu Lượng trên trang web của hãng và phiên bản tải về dành cho thiết bị iOS hay Android also. Máy tính này với dữ liệu đầu vào là áp suất vận tốc và tiết diện mặt cắt sẽ tính ra được vận tốc và lưu lượng dòng chảy. Nó cũng cso khả năng hiệu chỉnh khối lượng riêng không khí theo độ ẩm.
Nếu hiệu chỉnh thủ công không cần thiết, Dwyer cung cấp các thiết bị có thể đọc trực tiếp vận tốc hay lưu lượng, chẳng hạn như Đồng hồ chênh áp Series 2000, Cảm biến chênh áp Series MS2, hay Bộ điều khiển chênh áp Series DH3.
